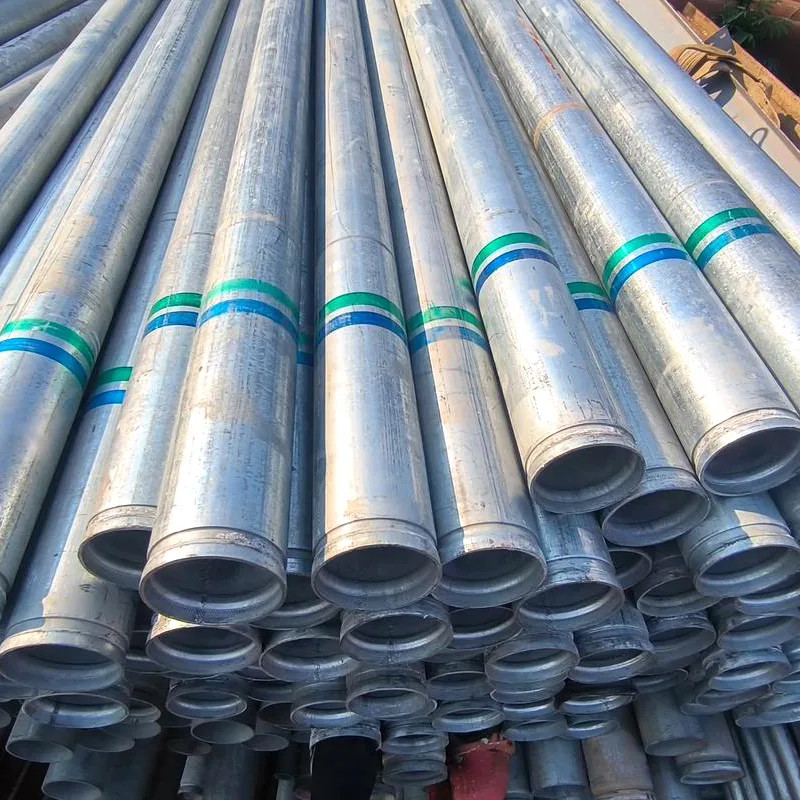

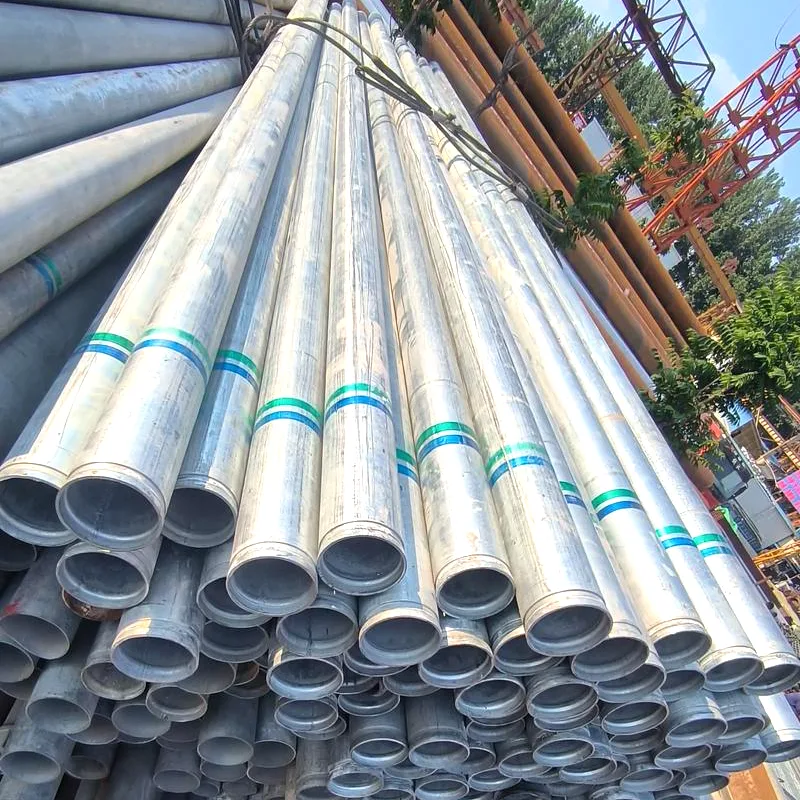

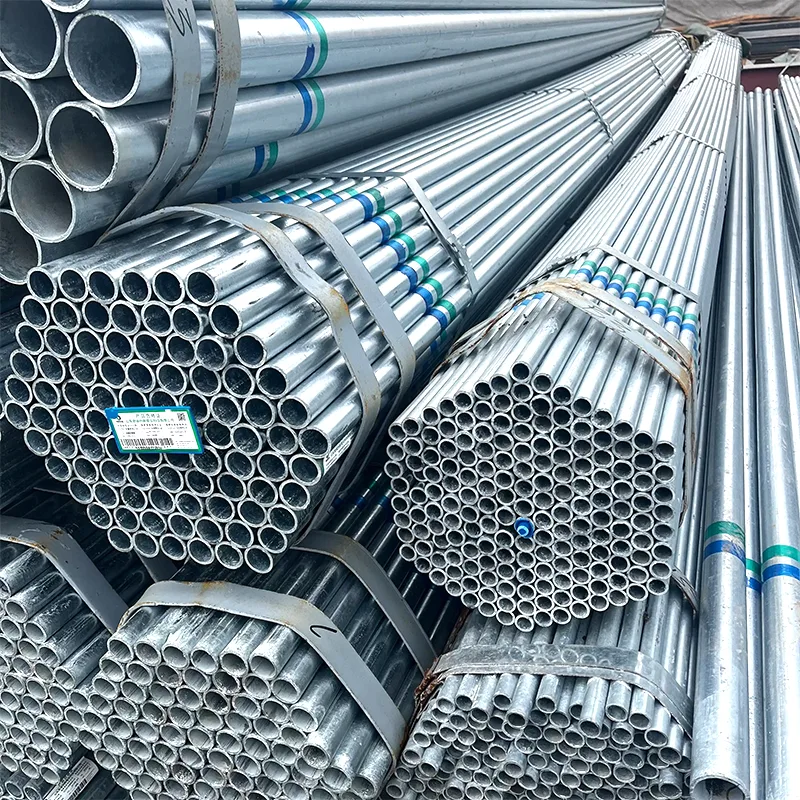

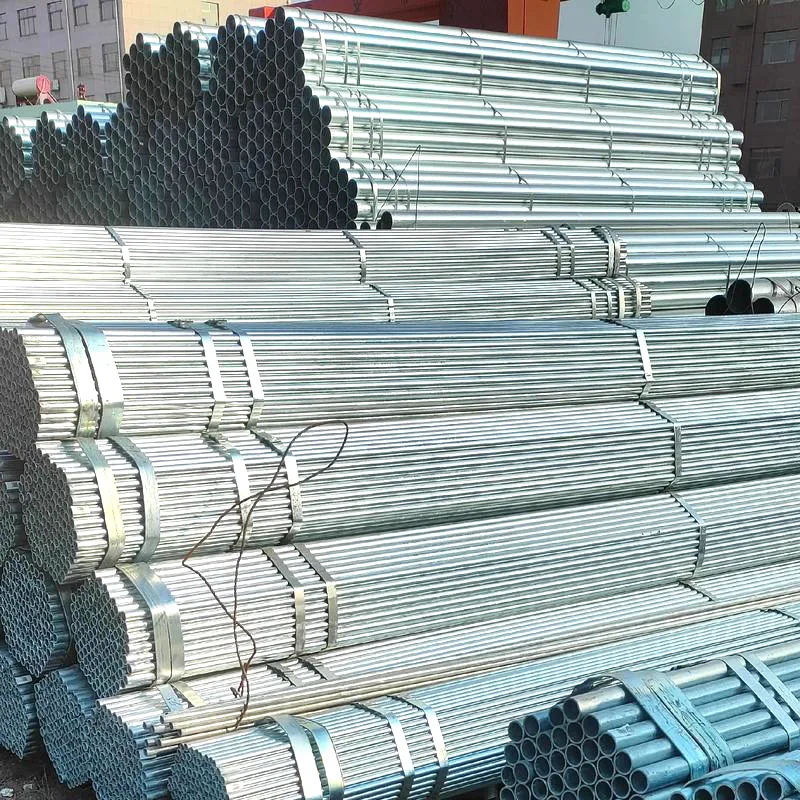

முன்னணி உற்பத்தியாளரிடமிருந்து மொத்த விற்பனை கால்வனேற்றப்பட்ட எஃகு குழாய்

பெயரளவு விட்டம் (DN)

அங்குலங்கள் குறிக்கின்றன:

வெளிப்புற விட்டம் (மிமீ)

நிலையான சுவர் தடிமன் (மிமீ)

கூடுதல் தடிமன் (மிமீ)

கோட்பாட்டு எடை (கிலோ/மீ)

வழக்கமான பயன்பாட்டுக் காட்சிகள்

டிஎன்15

1/2"

21.3

2.75

3.25

1.28

வீட்டு குழாய்கள் மற்றும் மின் வயரிங், கருவி குழாய்

டிஎன்20

3/4"

26.9

2.75

3.5

1.66

உட்புற நீர் விநியோக குழாய்கள், சிறிய தீ பாதுகாப்பு குழாய்கள்

டிஎன்25

1"

33.7

3.25

4

2.42

நீர் ஹீட்டர் இணைப்பு குழாய்கள், வெப்பமூட்டும் குழாய்கள்

டிஎன்32

1.2"

42.4

3.25

4

3.13

வணிக கட்டிடம் நீர் வழங்கல் மற்றும் வடிகால், ஏர் கண்டிஷனிங் குழாய்கள்

டிஎன்40

1.5"

48.3

3.5

4.25

3.84

தீ பாதுகாப்பு குழாய்கள், தொழிற்சாலை ஆலை நீர் விநியோக குழாய்கள்

டிஎன்50

2"

60.3

3.5

4.5

4.88

வெளிப்புற நீர் விநியோக குழாய்கள், முக்கிய தீ பாதுகாப்பு குழாய்கள்

டிஎன்65

2.5"

76.1

3.75

4.5

6.64

குடியிருப்பு நீர் விநியோக குழாய்கள், தெளிப்பான் அமைப்புகள்

டிஎன்80

3"

88.9

4

4.75

8.34

நகராட்சி குழாய் நெட்வொர்க்குகள், பெரிய அளவிலான தீ பாதுகாப்பு அமைப்புகள்

டிஎன்100

4"

114.3

4

5

10.85

தொழில்துறை திரவ போக்குவரத்து, கழிவுநீர் குழாய்கள்

டிஎன்125

5"

140

4.5

5.5

15.04

பெரிய கட்டிட நீர் வழங்கல், மத்திய ஏர் கண்டிஷனிங் பிரதான குழாய்கள்

டிஎன்150

6"

168.3

4.5

5.5

18.18

நகராட்சி பொறியியல், வெப்பமூட்டும் குழாய்கள்

DN200

8"

219.1

6

7

31.52

நகர்ப்புற நீர் விநியோக டிரங்க் கோடுகள், பெரிய கழிவுநீர் குழாய்கள்

சதுர குழாய் விவரக்குறிப்புகள் (மிமீ):

சுவர் தடிமன் வரம்பு (மிமீ):

பொதுவான சுவர் தடிமன் (மிமீ):

கோட்பாட்டு எடை (கிலோ/மீ)

வழக்கமான பயன்பாட்டுக் காட்சிகள்

20×20

1.0-2.5

1.5, 2.0

0.88-1.76

தளபாடங்கள் சட்டங்கள், இலகுரக தண்டவாளங்கள்

25×25

1.2-3.0

1.5, 2.5

1.18-2.75

வேலிகள், அலமாரிகள், அலங்கார கூறுகள்

30×30

1.2-3.0

2.0, 2.5

1.71-2.75

எஃகு அமைப்பு ஆதரவு, கதவு மற்றும் ஜன்னல் பிரேம்கள்

40×40

1.5-3.5

2.0, 2.75

2.22-3.85

ஒளிமின்னழுத்த அடைப்புக்குறிகள், விளம்பர பலகை சட்டங்கள்

50×50

1.5-4.0

2.5, 3.0

3.32-4.43

பசுமை இல்லங்கள், காவல் நிலையங்கள்

60×60

2.0-4.5

2.75, 3.5

4.53-6.42

எஃகு கட்டமைப்புகள், படிக்கட்டு கைப்பிடிகளை உருவாக்குதல்

80×80

2.0-5.0

3.0, 4.0

7.01-9.23

பாலம் தண்டவாளங்கள், பெரிய எஃகு கட்டமைப்புகள்

100×100

2.5-6.0

3.5, 4.5

10.60-14.69

தொழிற்சாலை நெடுவரிசைகள், நகராட்சி பொறியியல் கூறுகள்

120×120

3.0-6.0

4.0, 5.0

14.20-17.65

கனரக எஃகு கட்டமைப்புகள், உபகரணங்கள் ஆதரவு

150×150

3.5-8.0

4.5, 6.0

19.83-26.24

பெரிய கட்டிடம் சுமை தாங்கும் கட்டமைப்புகள்

200×200

4.0-10.0

5.0, 8.0

30.14-47.10

உயரமான கட்டிட எஃகு கட்டமைப்புகள், பெரிய அரங்கங்கள்
